萬能測長儀的測量原理和構造
萬能測長儀是一種高精度接觸式長度計量儀器，萬能測長儀的測量基準是光柵線紋尺，設計時把它固定在阿貝測軸的中心線上，這一設計符合阿貝原理，測軸是長方形的運動過程中不成在有旋轉現象。工作臺有五個自由度運動，附有內測鉤，電測裝置等專門附件，可完成工件內、外尺寸測量，這些都與傳統的萬能測長儀一致。萬能測長儀又稱臥式測長儀或臥式光學計。
2.2數據處理萬能測長儀的光柵數顯系統
光柵數顯系統包括光柵測量系統和數字顯示系統兩個部分；
2.2.1光柵測量系統由光柵尺和讀數頭組成(原理如圖一所示)
a照明系統
光柵讀數頭中采用了紅外發光二極管做光源，通過聚光鏡，成平行光在光柵尺刻線面上。紅外發光二極管發光率高、溫度極低，可在低電壓、小電流下工作、，并具有體積小、壽命長、可靠性高等優點。
b光電轉換
光柵尺是黑白光柵，每毫米l00刻線；指示光柵為四裂相型，當兩者刻線調到相互平行時，由于這兩塊光柵相對移動時透光和遮光效應，形成了光閘，位于指示光柵后方的硅光電池便可接收到周期變化的光通量，并轉換為依次相差0°90°180°和270°電信號，送入數字顯示系統。
2.2.2數字顯示系統有細分?jǐn)?shù)顯硬卡和計算機系統相應的軟件給予支持。
3.萬能測長儀技術規格：
3.1測量范圍
a外尺寸
絕對測量 0～100
相對測量 0～700
b內尺寸
使用小測鉤(最大仲入深度l2，最大壁厚50) 10～400
使用大測鉤(最大仲入深度50，最大壁厚85) 30～430
用電測裝置測量
a用電測測鉤 1～60
b用萬能測鉤 14～112
螺紋測鉤
a外螺紋中徑測量
最大 200
螺距 0.25～6
b內螺紋中徑測量
使用小測鉤時 (螺紋小徑從l3～30)
使用大測鉤時 [螺紋小徑從3l起～(70-壁厚)×2]
螺距 0.5～6
3.2讀數方式及顯示當量：數字顯示，顯示當量0.1um
3.3測量力(N) 0 1.5 2.5
3.4儀器示值變動性
a外尺寸測量時 2δ≤0.3μm
b內尺寸測量時 2δ≤0.5μm
3.5儀器準確度
外尺寸絕對測量時，儀器準確度優于： 0.5μm(20℃±0.2℃)
內尺寸測量時， 儀器準確度優于： lμm
3.6萬能工作臺
a安裝面積 160×160mm2
b高度調節范圍 (0～100)mm
c橫向行程 25mm
d繞Y軸傾斜 ±3°
e工作臺轉動 ±4°
f允許荷重 10kg
3．7測帽內徑配合尺寸 Φ6H7
3．8測帽桿與測帽內徑配合的外徑尺寸 Φ6g7
4．萬能測長儀結構
4.1基座(圖二)
萬能測長儀的基座是用以承受和安放儀器的主要部件和各個附屬設備的主體，它主要是由底座l和萬能工作臺2所組成。
4.1.1底座(圖二、三)
萬能測長儀底座的右側內部，如上海奕縱精密的YZC-100P萬能測長儀有一個為了保證萬能工作臺在承受不同重量的工件時，仍能同樣輕易地作升降運動的平衡裝置，平衡裝置的操縱是通過在底座右側端面手柄3來進行；底座由三只地腳螺釘4支撐在底腳墊板上，通過這三只螺釘及水準器3l(圖三)可將底座置平。
4.1.2萬能工作臺(圖二)
萬能工作臺前面設有調節高度的手輪6，手輪上有刻度值0.5mm的刻度盤10，旋鈕7可將工作臺鎖緊以防止其垂直位移。

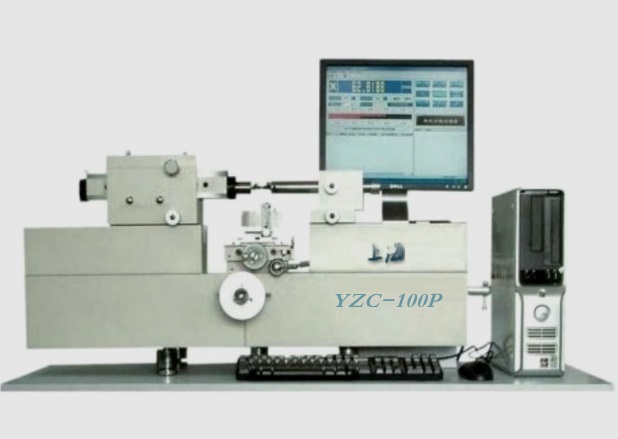

圖二 數字式萬能測長儀主機外形圖
1.底座 2.萬能工作臺 3.工作臺平衡調節扳手
4.5底腳螺絲 6.工作臺升降手輪 7.工作臺升降鎖緊手輪
8.尾管主軸 9.尾部滑座 10.工作臺升降高度刻度盤
11.工作臺擺動調節手柄 12.“T”型槽 13.工作臺擺動鎖緊手柄
14.工作臺轉動調節手柄 15.工作臺測微鼓 16.尾部滑座鎖緊手輪
17.阿貝測量頭 18.外測力索頭擋塊 19.測量主軸
20.測量主軸鎖緊螺釘 21.測量主軸微動嚙合手輪 22.測量主軸微動手輪
23.內測力索頭擋塊 24.測量主軸前端擯緊螺圖 25.測量主軸端擯緊螺圈
26.阿貝測量頭固緊手輪 27.重錘門開關 28.29.尾管測帽固定軸調節螺釘30.尾管固緊手輪 31.水準器
